Plan gratuit d'une petite étagère sphère tronquée en MDF
Une étagère murale de 40 cm de diamètre, faite de 4 planches de MDF qui s'emboîtent en croix et dessinent une portion de sphère. Le plan complet en PDF, toutes les cotes calculées. Gratuit, sans inscription.
Télécharger le plan PDF (4 pages)L'étagère en bref
- Diamètre
- 40 cm
- Profondeur
- 10 cm au centre
- Planches
- 2 horizontales + 2 verticales
- Matériau
- MDF 18 mm
- Débit
- 4 planches brutes de 90 × 360 mm
- Panneau
- un demi-panneau 1220 × 610 mm suffit
Ce que contient le PDF

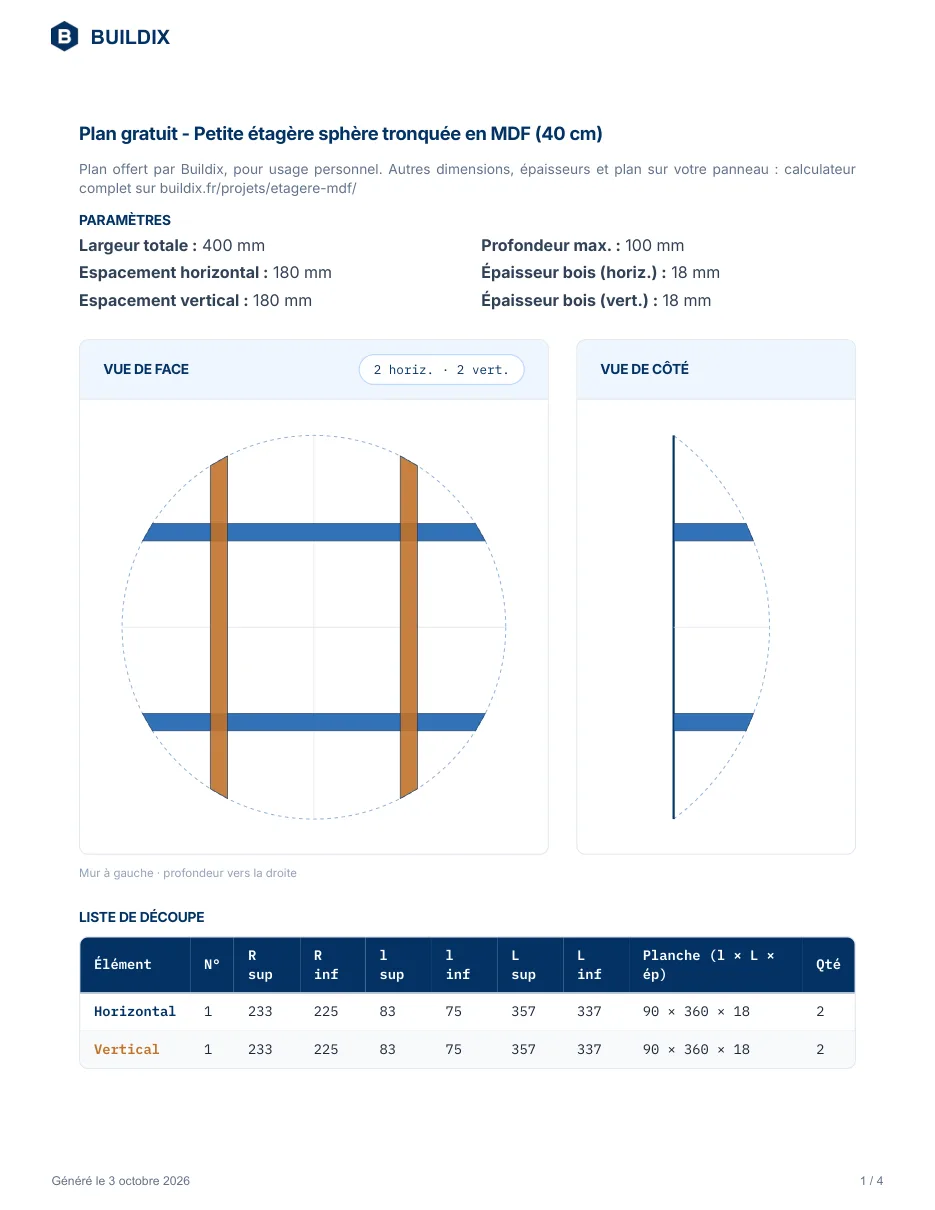

- La vue de face et la vue de côté de l'étagère, cotées
- La liste de découpe : rayons, largeurs et longueurs de chaque planche
- Le plan de découpe des 4 pièces sur un demi-panneau de MDF
- Le gabarit de traçage des entailles à mi-bois

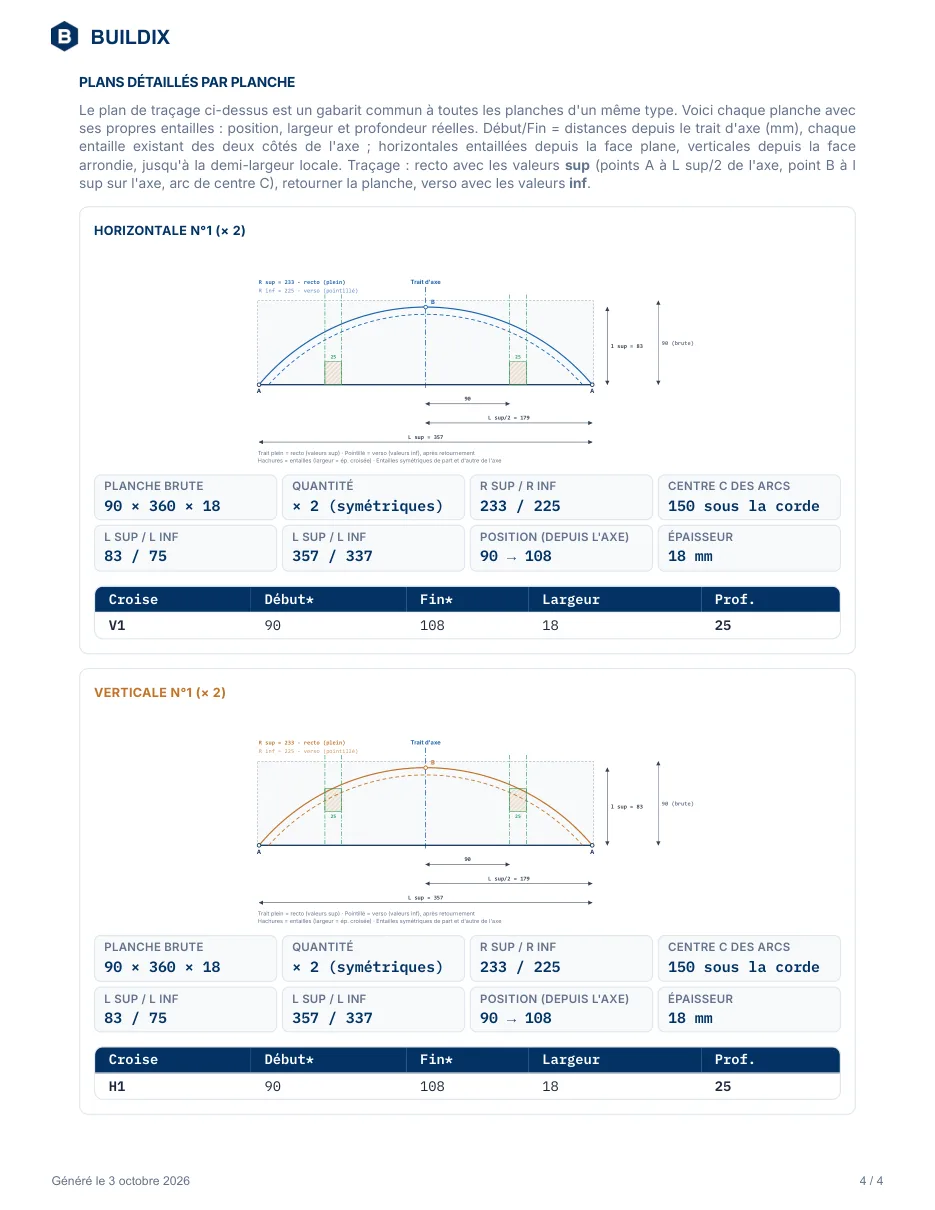

- Le plan détaillé de chaque planche : arcs, entailles, profondeurs
Une autre taille pour votre mur ?
Ce plan est figé à 40 cm. Le guide complet et son calculateur recalculent chaque planche pour vos propres dimensions :
- · La largeur et la profondeur de votre choix
- · Espacement et épaisseur des planches réglables
- · Plan de découpe calculé sur votre propre panneau
- · Guide PDF détaillé : méthode, assemblage et fixation au mur
Les grandes étapes
Toutes les cotes ci-dessous figurent sur le plan, avec le schéma de chaque planche.
- Débiter 4 planches brutes de 90 × 360 mm dans du MDF 18 mm.
- Sur chaque planche, tracer le trait d'axe, puis l'arc du recto (rayon 233 mm) avec son centre C placé 150 mm sous la corde. Retourner la planche et tracer l'arc du verso (rayon 225 mm).
- Découper les arcs à la scie sauteuse, puis poncer les chants pour obtenir une courbe régulière.
- Marquer les entailles à mi-bois de part et d'autre de l'axe, entre 90 et 108 mm, sur 25 mm de profondeur : depuis la face plane pour les horizontales, depuis la face arrondie pour les verticales.
- Emboîter les planches à sec, ajuster si besoin, puis coller.
Pourquoi du MDF ?
Le MDF est homogène, sans nœud ni fil du bois : les arcs se découpent proprement et les chants se poncent facilement, ce qui compte sur une pièce tout en courbes. Il se peint sans difficulté. Pour choisir l'épaisseur selon vos autres projets, voir notre article comment choisir l'épaisseur idéale du MDF.
Questions fréquentes
Le plan est-il vraiment gratuit ?
Oui, sans inscription. Il est réservé à un usage personnel : vous pouvez le télécharger, l'imprimer et fabriquer l'étagère pour vous, mais pas le revendre ni le redistribuer.
Quelle épaisseur de MDF utiliser ?
Le plan est calculé pour du MDF de 18 mm : la largeur des entailles est égale à l'épaisseur de la planche qui vient s'y emboîter. Avec une autre épaisseur, les entailles ne correspondraient plus. Pour une petite étagère décorative comme celle-ci, 18 mm donne un assemblage rigide et des chants faciles à poncer.
Quels outils faut-il ?
Une scie sauteuse pour les arcs, une scie (circulaire ou à main) pour débiter les planches, une ponceuse ou du papier abrasif, un mètre, une équerre et de quoi tracer un arc de 233 mm de rayon : un compas de menuisier, ou une pointe et une ficelle.
Puis-je faire la même étagère en plus grand ?
Pas en agrandissant ce plan : les rayons, longueurs et entailles changent tous avec la taille, et le nombre de planches aussi. Le calculateur du guide complet recalcule toutes ces cotes pour les dimensions de votre choix.
