Compas grand rayon
Tracez des cercles et des arcs de grand rayon, au crayon, sur bois, MDF ou plaque de plâtre. Deux pièces qui se montent sur une simple tige filetée M6.
Conçu et imprimé en 3D par Buildix, livré dans sa boîte de rangement.
- Livraison en point relais incluse
- Expédié sous 3 jours ouvrés
- Notice de montage incluse
Présentation

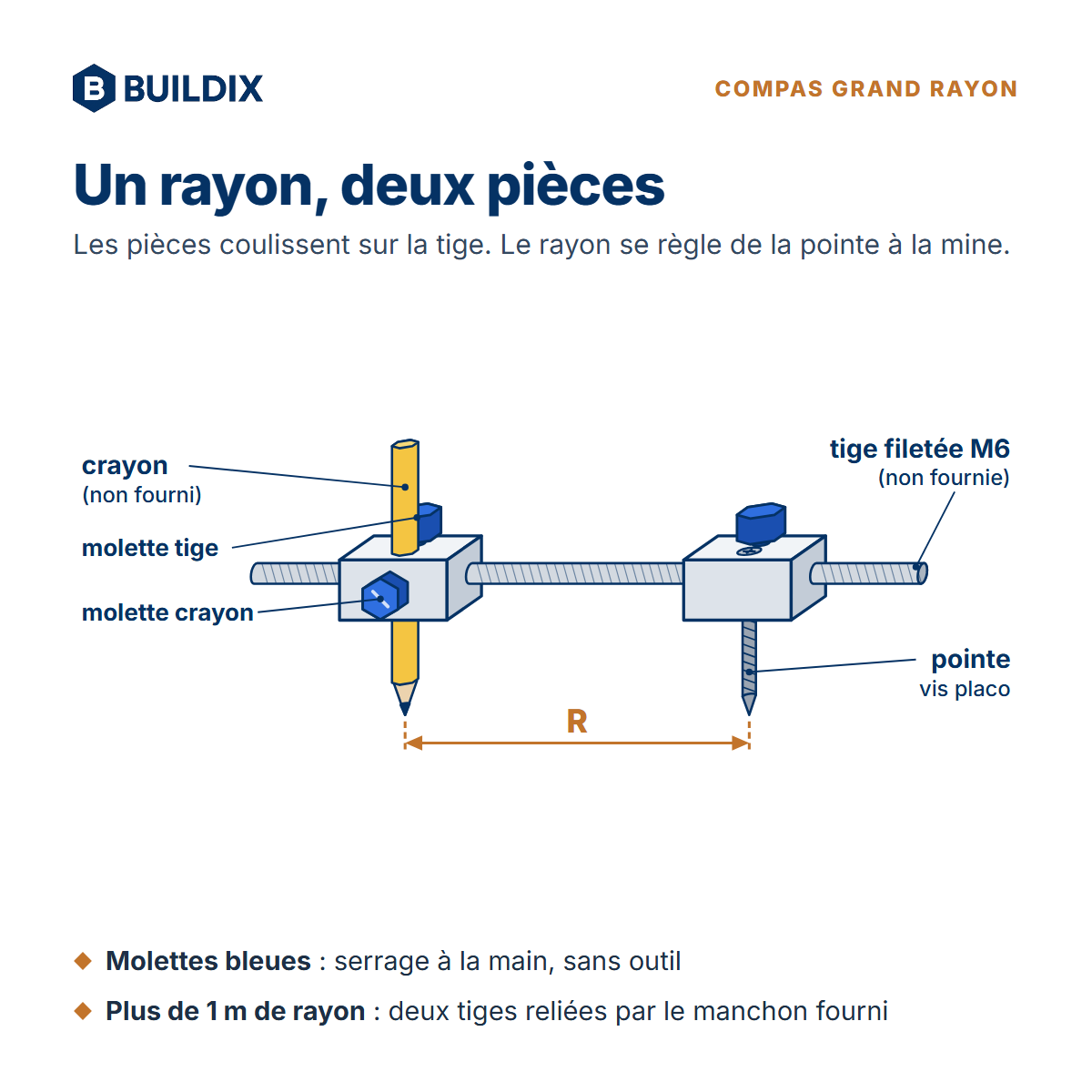

Un compas d'écolier s'arrête à une vingtaine de centimètres, et la ficelle attachée à un clou s'allonge dès qu'on tire dessus. Ce compas remplace les deux : une pièce porte la pointe, l'autre le crayon, et une tige filetée M6 les relie. Le rayon ne dépend que de la longueur de la tige.
- Trace des cercles et des arcs de quelques centimètres à plus d'un mètre de rayon
- Rayon réglable en continu : les pièces coulissent sur la tige et se bloquent à la main
- Accepte un crayon ou un stylo jusqu'à 9 mm de diamètre, serré par une molette dans son axe
- Pointe en acier (vis placo) qui tient dans le bois, le MDF et la plaque de plâtre
- Se range dans sa boîte, à peine plus grande qu'un jeu de cartes
Dans la boîte
- La pièce pointe : vis placo 25 mm et une molette bleue pour la tige
- La pièce crayon : deux molettes bleues, une pour la tige, une pour le crayon
- Un manchon acier M6 pour rallonger la tige

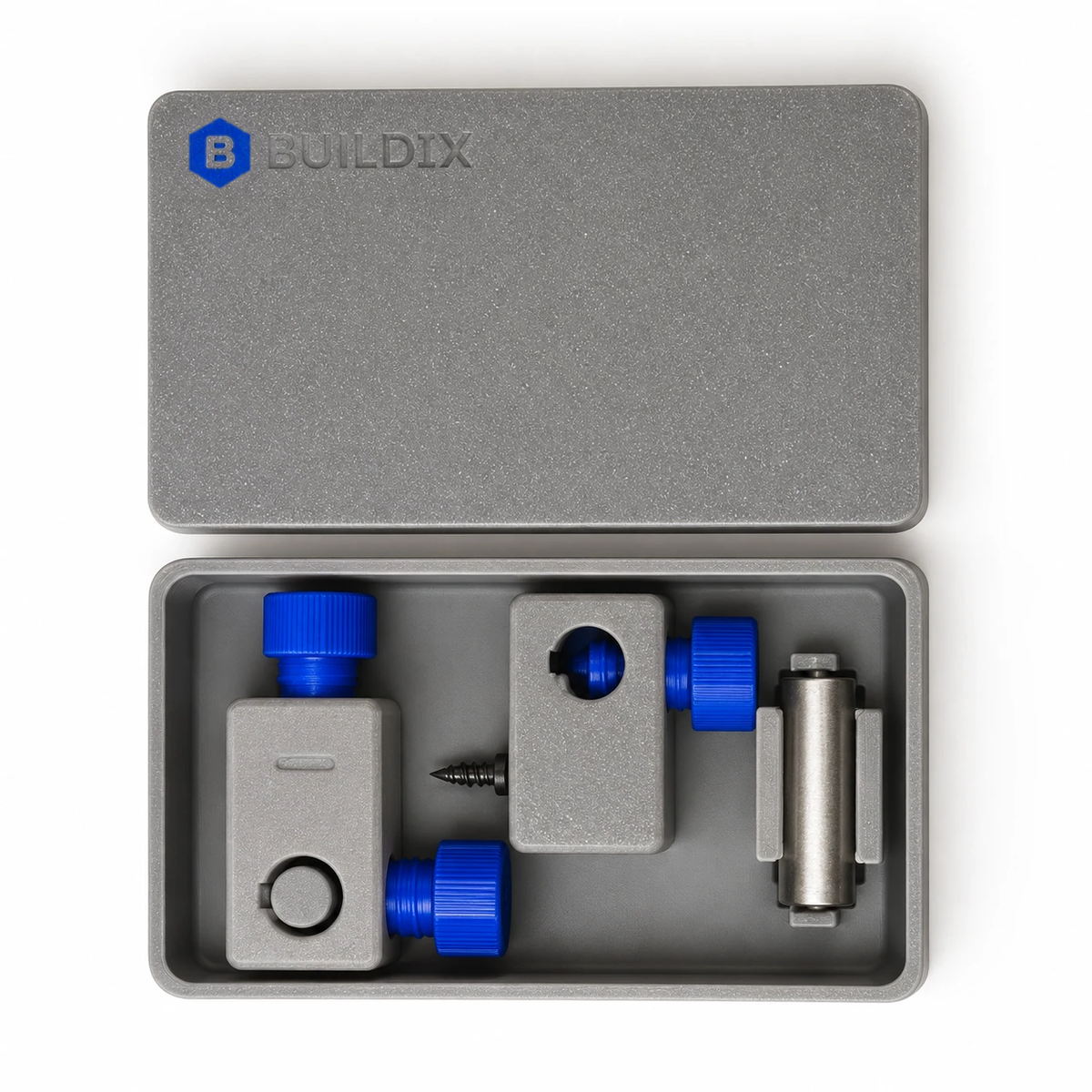

- La boîte de rangement, avec le schéma de montage dans le couvercle
À prévoir

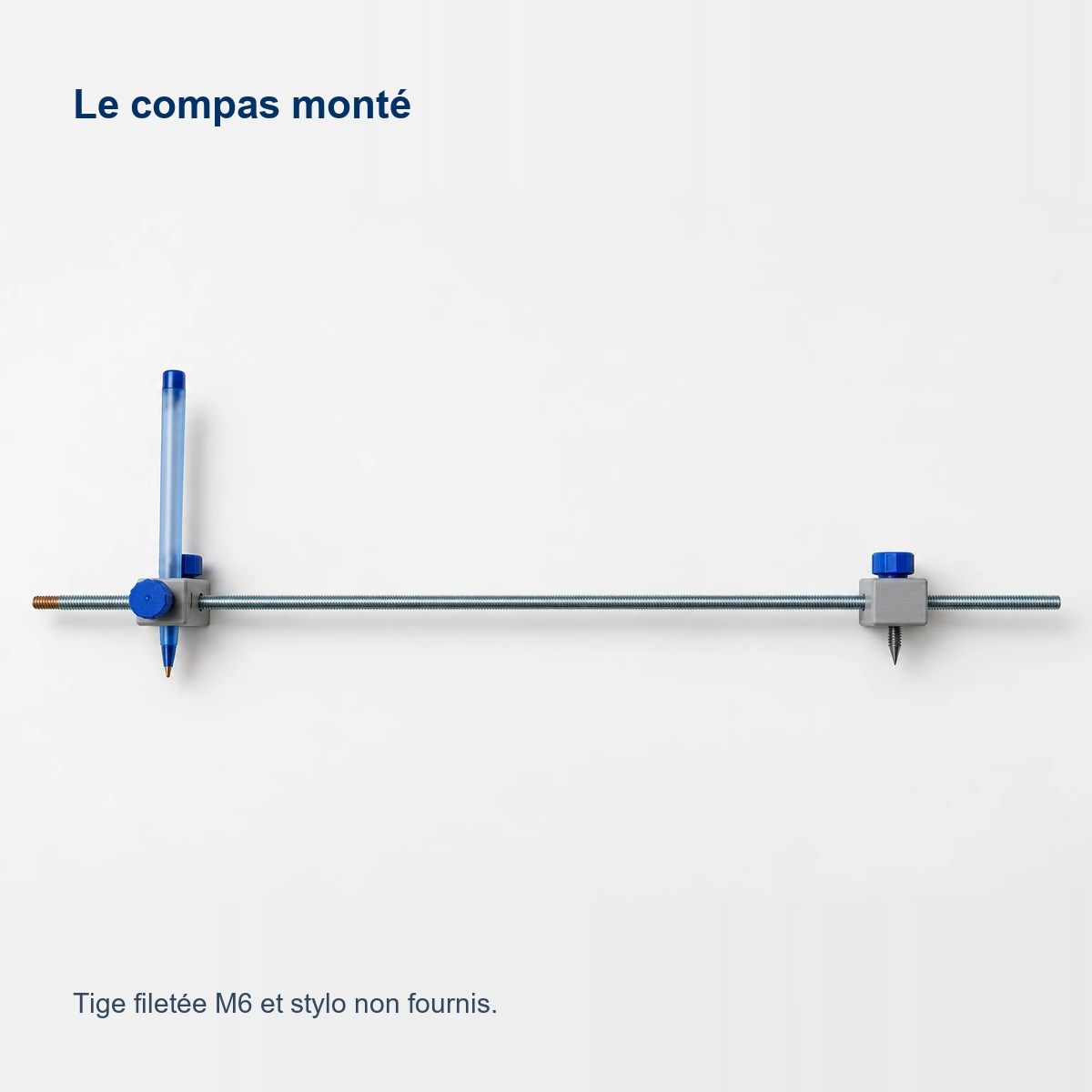

- Une tige filetée M6, en 1 m : on la trouve dans tout magasin de bricolage. Elle n'est pas fournie, car elle se tordrait pendant l'envoi.
- Un crayon ou un stylo, de 9 mm de diamètre au maximum
Plus de 1 m de rayon
Vissez deux tiges M6 dans le manchon fourni, chacune jusqu'à mi-longueur du manchon, puis montez les pièces comme d'habitude. Le rayon n'est plus limité que par la longueur des deux tiges.

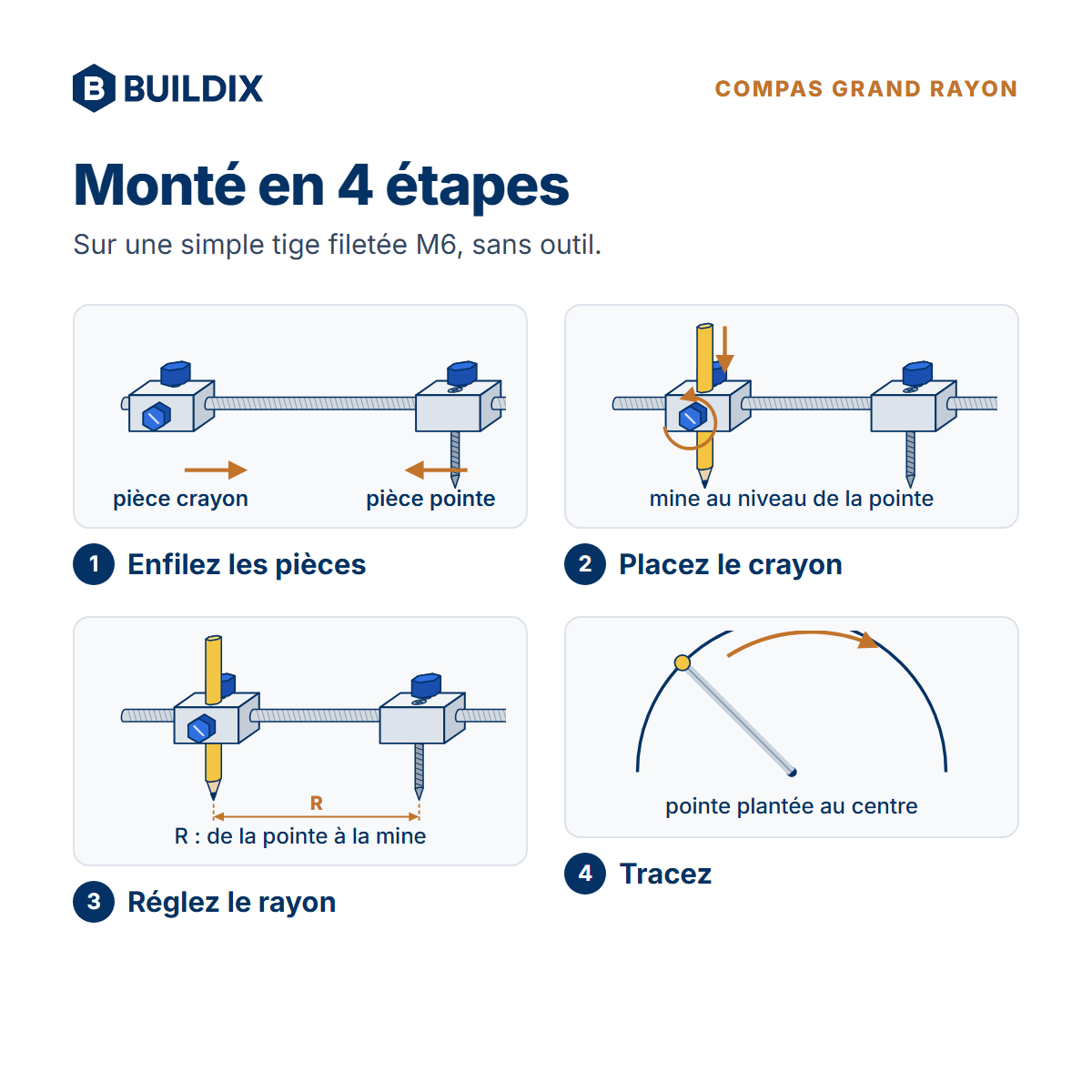

Monté en 4 étapes, sans outil
1Enfilez les pièces
Molettes desserrées, glissez les deux pièces sur la tige filetée M6 : la pièce crayon d'un côté, la pièce pointe de l'autre, vis vers le bas.
2Placez le crayon
Glissez le crayon dans sa pièce, mine au niveau de la pointe, puis serrez la molette avant : elle est dans l'axe du crayon et le bloque.
3Réglez le rayon
Faites coulisser les pièces jusqu'au rayon voulu, mesuré de la pointe à la mine, puis serrez les molettes du dessus sur la tige.
4Tracez
Plantez la pointe au centre du cercle et tournez autour en gardant la tige à plat, sans forcer sur le crayon.
Conseils
- Desserrez les molettes avant de faire coulisser une pièce, puis resserrez-les à la main, sans pince : les pièces sont imprimées en 3D.
- Mesurez le rayon de la pointe à la mine du crayon, pas entre les pièces.
- Sécurité : la pointe est acérée, rangez le compas hors de portée des enfants.
Le projet qui l'utilise
Ce compas a été conçu pour tracer les arcs de l'étagère murale sphère tronquée en MDF.
